МАКЕТ
Ферма — стержневая система остающаяся геометрически неизменяемой после замены жестких узлов на шарнирные. В элементах фермы при отсутствии внешнего воздействия возникают только усилия растяжение сжатие. Фермы треугольного очертания — это стержневые конструкции, у которых верхний и нижний пояса образуют треугольник, вершина которого направлена вверх. Их используют, когда необходимо обеспечить значительный уклон кровли (обычно 25-45°) или создать условия для одностороннего естественного освещения, например, в промышленных зданиях с шедовыми покрытиями. Фермы треугольного очертания рациональны для консольных систем, а также для балоч-ных систем при сосредоточенной нагрузке в середине пролета (подстропильные фермы). При распределенной нагрузке треугольные фермы имеют повышенный расход металла. Кроме того, у них есть ряд конструктивных недостатков.
Преимущества
Рациональны для консольных систем и балок с сосредоточенной нагрузкой в середине пролёта Обеспечивают большой уклон кровли (25-45°), что удобно для стока воды и уменьшения снеговой нагрузки Подходят для шедовых покрытий и позволят организовать одностороннее естественное освещение Обладают высокой геометрической жёсткостью за счёт треугольной формы Обеспечивают простую и понятную работу элементов на растяжение и сжатие
Недостатки
Имеют повышенный расход металла при равномерно распределённой нагрузке Опорный узел получается острым и допускает только шарнирное соединение с колоннами Средние раскосы получаются длинными и часто работают на сжатие, что требует увеличе- ния сечения Высота фермы обычно больше оптимальной, что делает конструкцию менее экономичной Восходящие раскосы образуют неудобные для конструирования узлы и увеличивают гибкость элементов
Примеры использования в реальности
Примеры использования в реальности

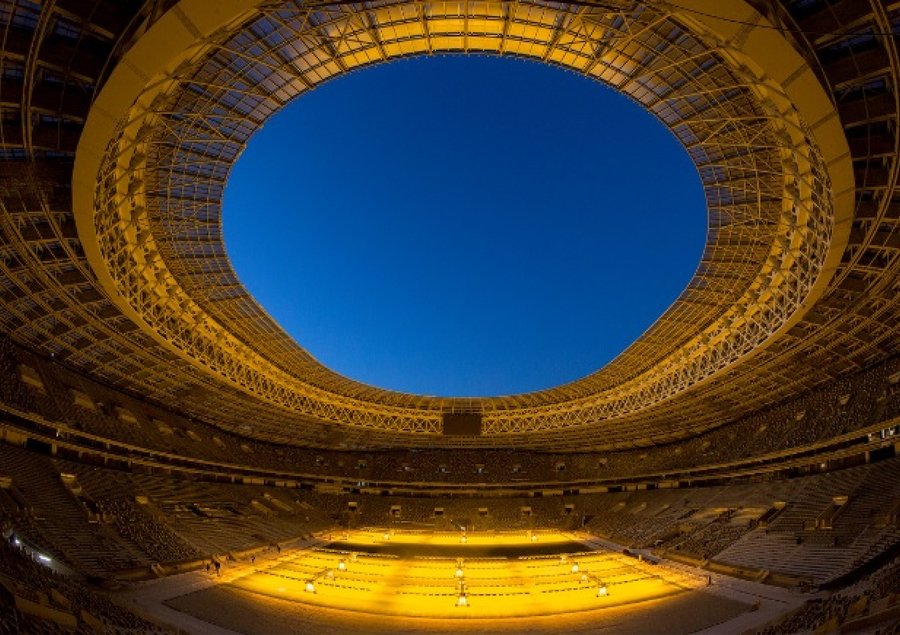

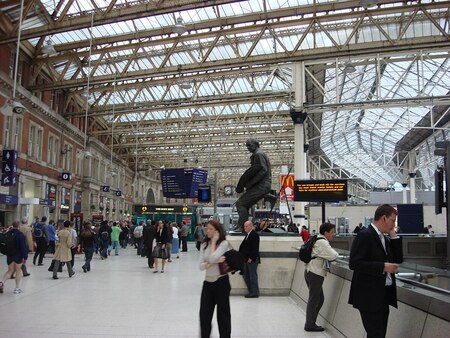

Крыши промышленных цехов и ангаров — применяются там, где необходимо естественное освещение через остеклённые поверхности шедов, например, в заводских корпусах 1930-1970-х годов в России и Европе Железнодорожные и автобусные депо — треугольные подстропильные фермы позволяют перекрывать большие пролёты без внутренних опор, обеспечивая открытую планировку Стадионы и спортивные арены — консольные козырьки с треугольными фермами создают требуемый уклон и устойчивость, примером служит козырёк стадиона «Лужники» в Москве Выставочные павильоны — крупнопролётные кровли на ВДНХ в Москве и в комплексе Messe Hannover в Германии используют треугольные фермы в сочетании с пространственными решётками для лёгкости и прочности конструкции Мосты и навесы — консольные мостовые фермы, например Forth Bridge в Шотландии, реализуют принцип треугольного очертания для восприятия изгибающих моментов и консольных нагрузок

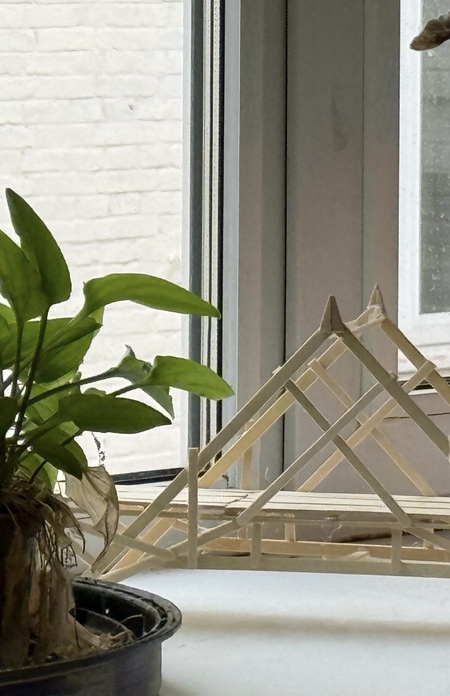

Рабочий процесс

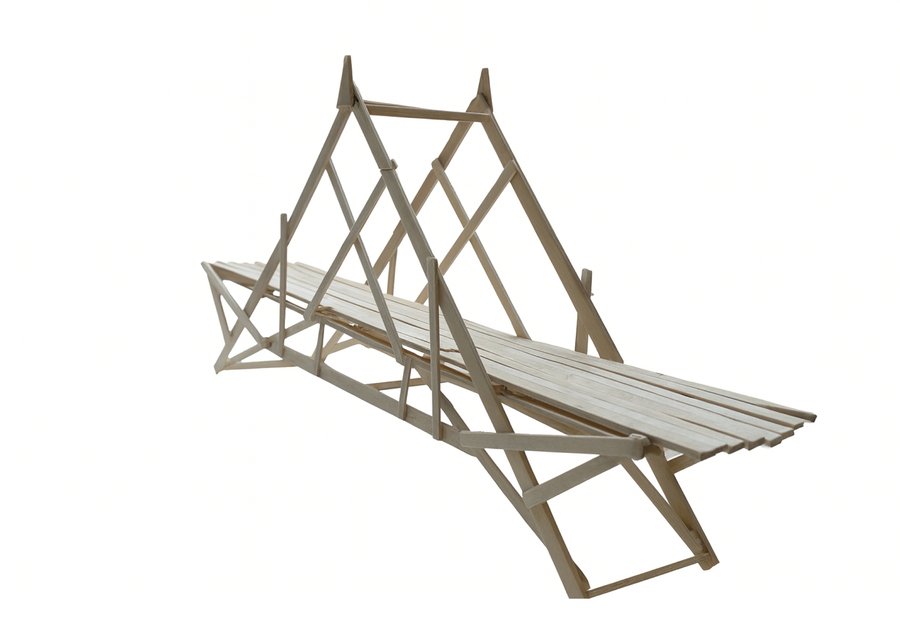

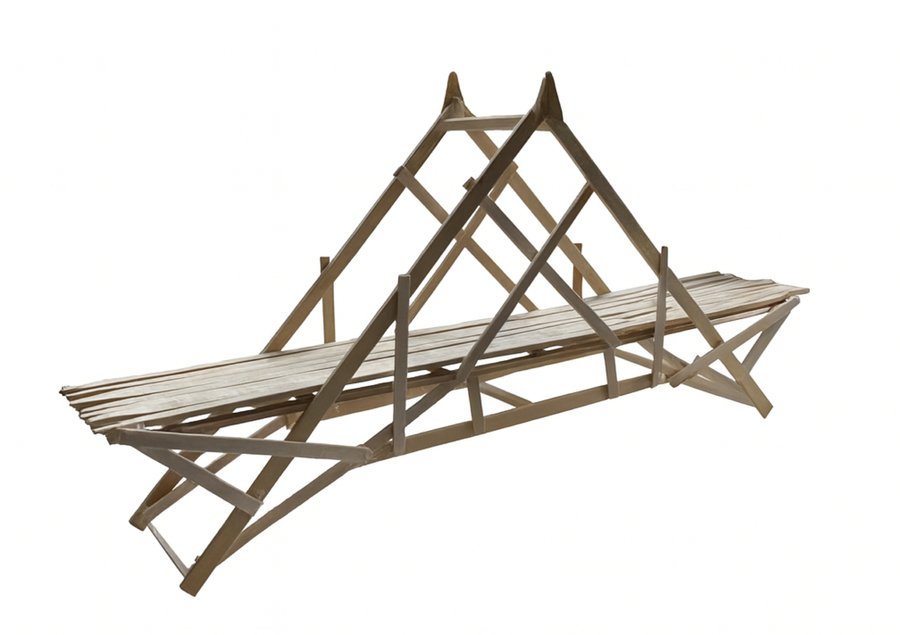

Макет
