Альбом чертежей к дизайн-проекту коттеджа «Простой»

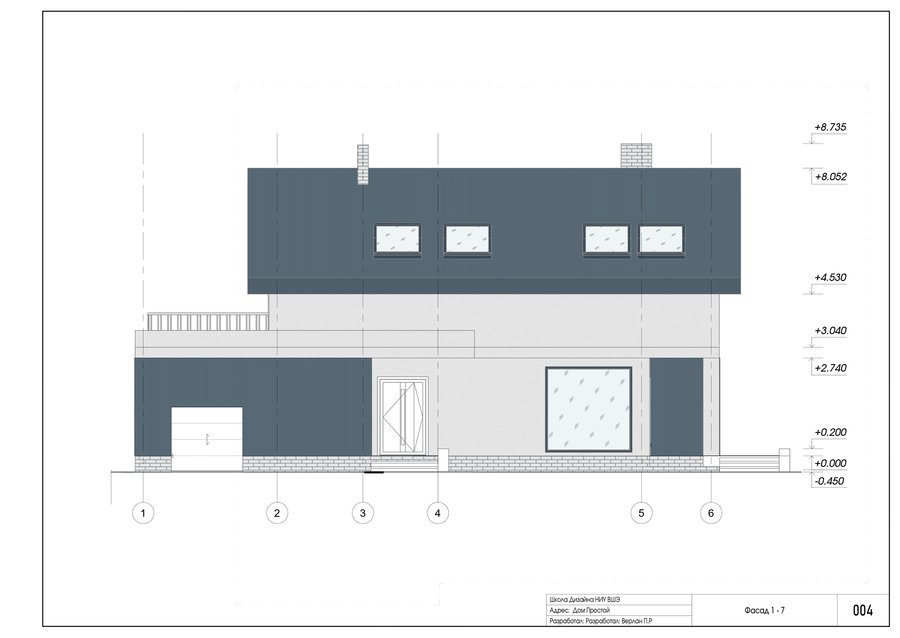

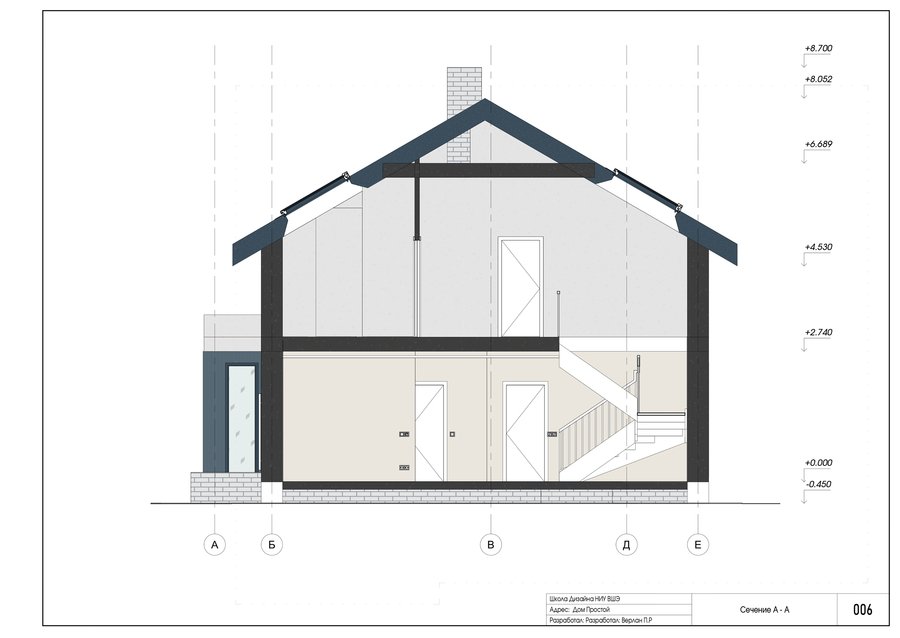

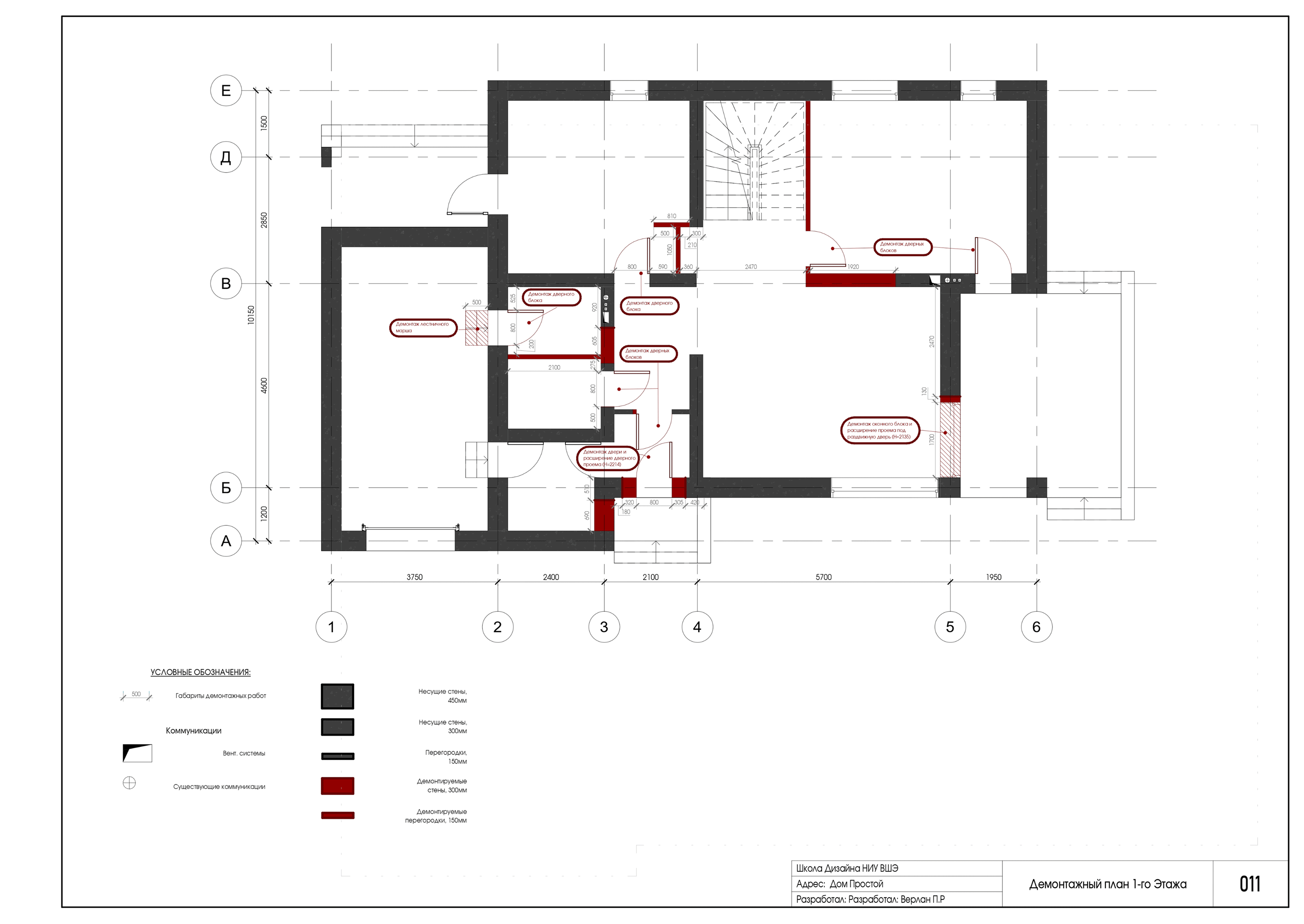

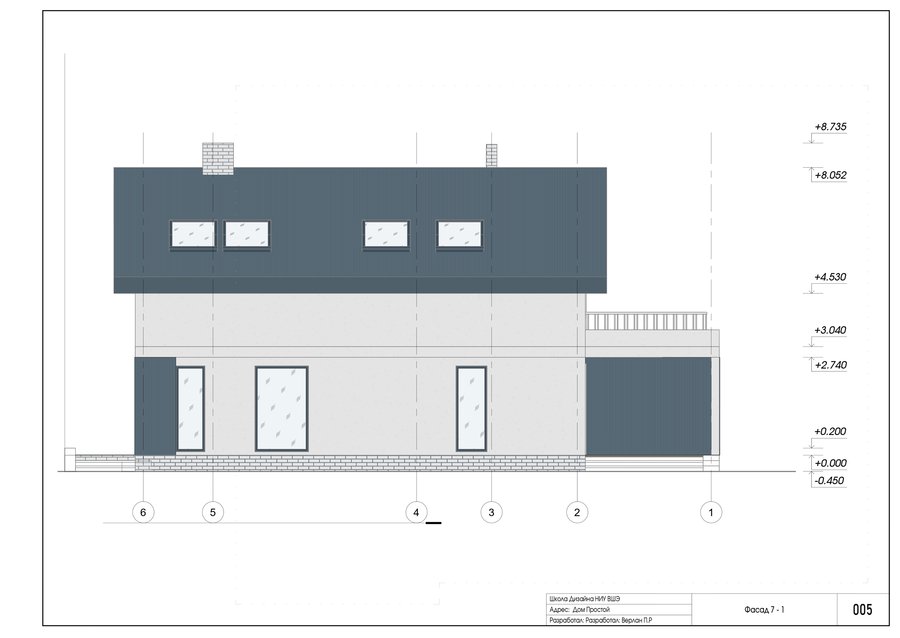

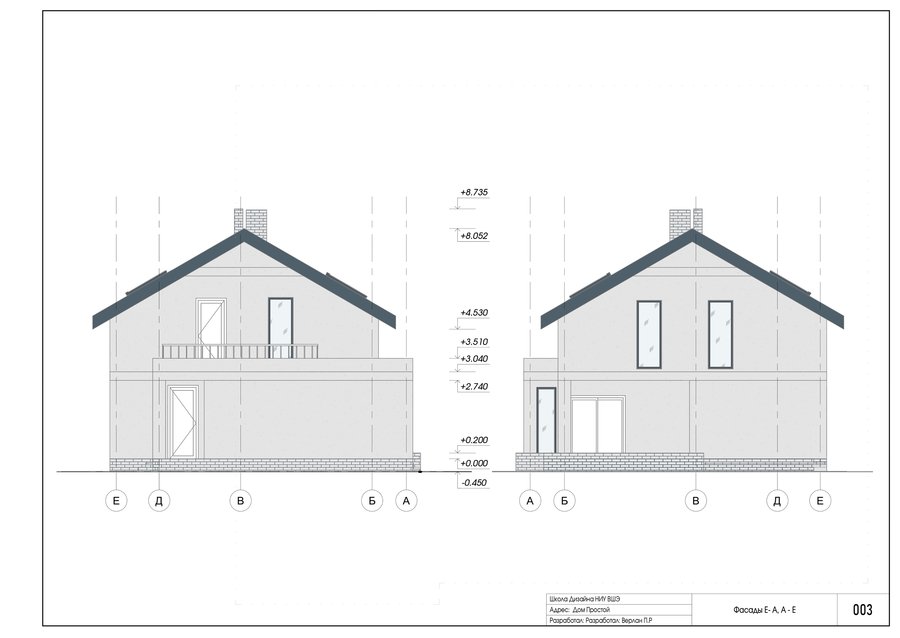

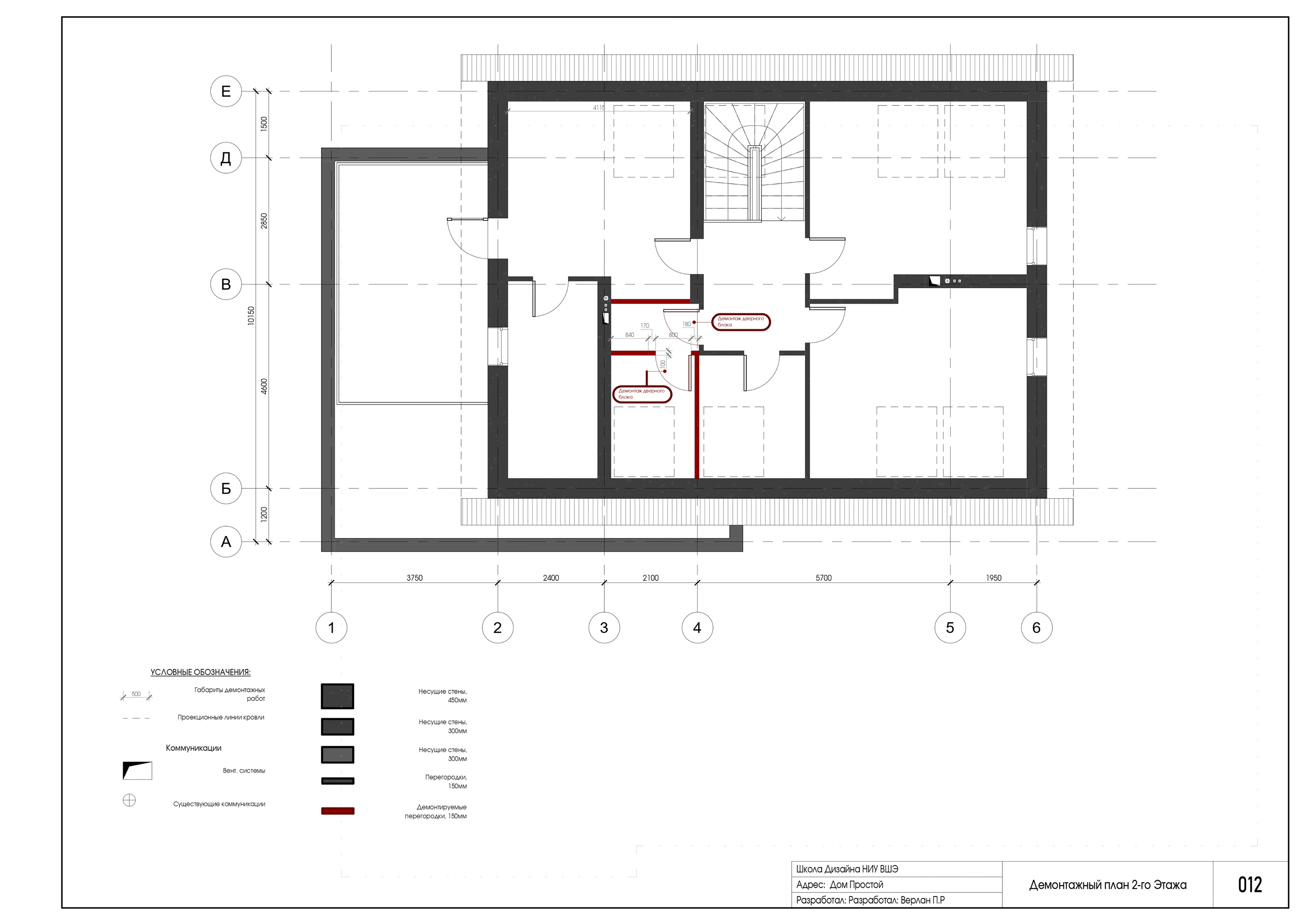

Проект выполнен в программе автоматизированного проектирования Revit. В альбоме представлены фасады, разрез, демонтажные и монтажные работы, расстановка мебели и оборудования, выполнение различных видов отделочных работ, электрика и сантехника, а также развертки

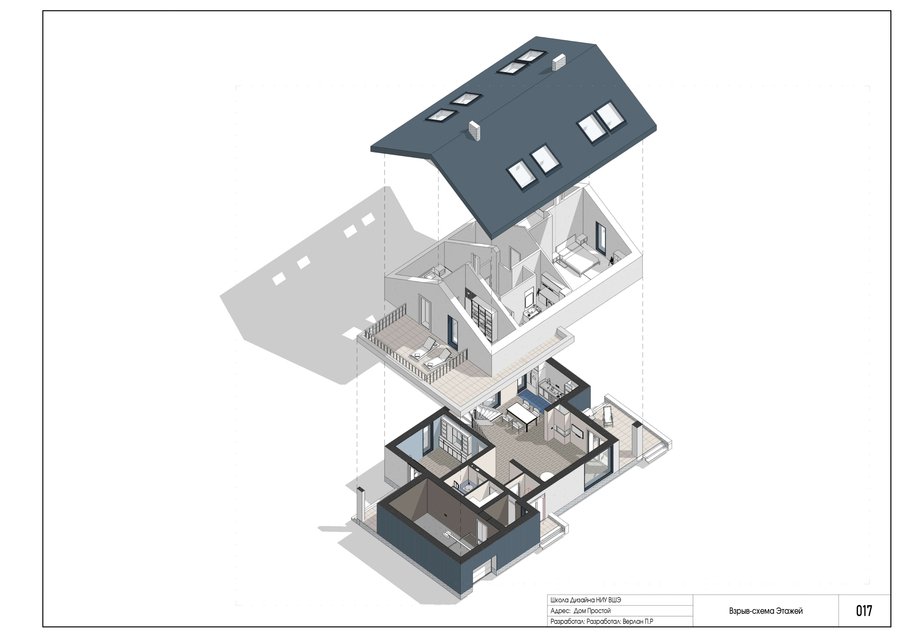

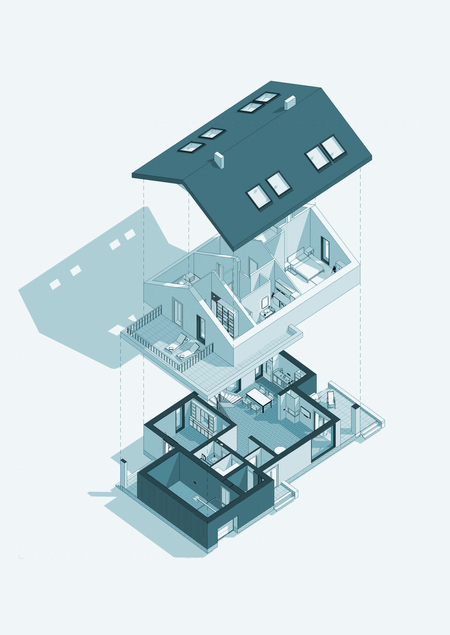

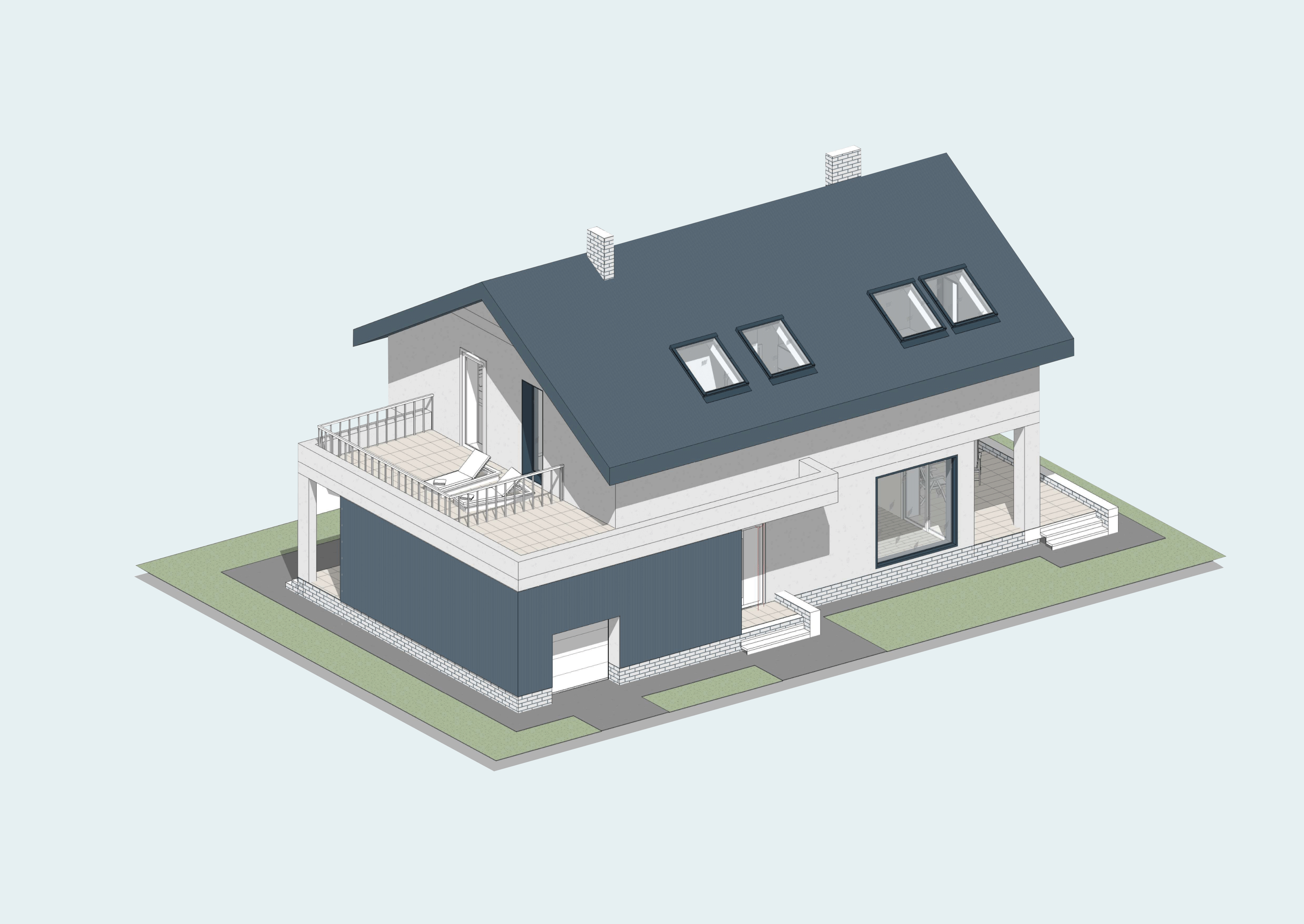

Коттедж «Простой» представляет собой двухэтажную постройку со скатной кровлей, общая площадь которого составляет 231 м².

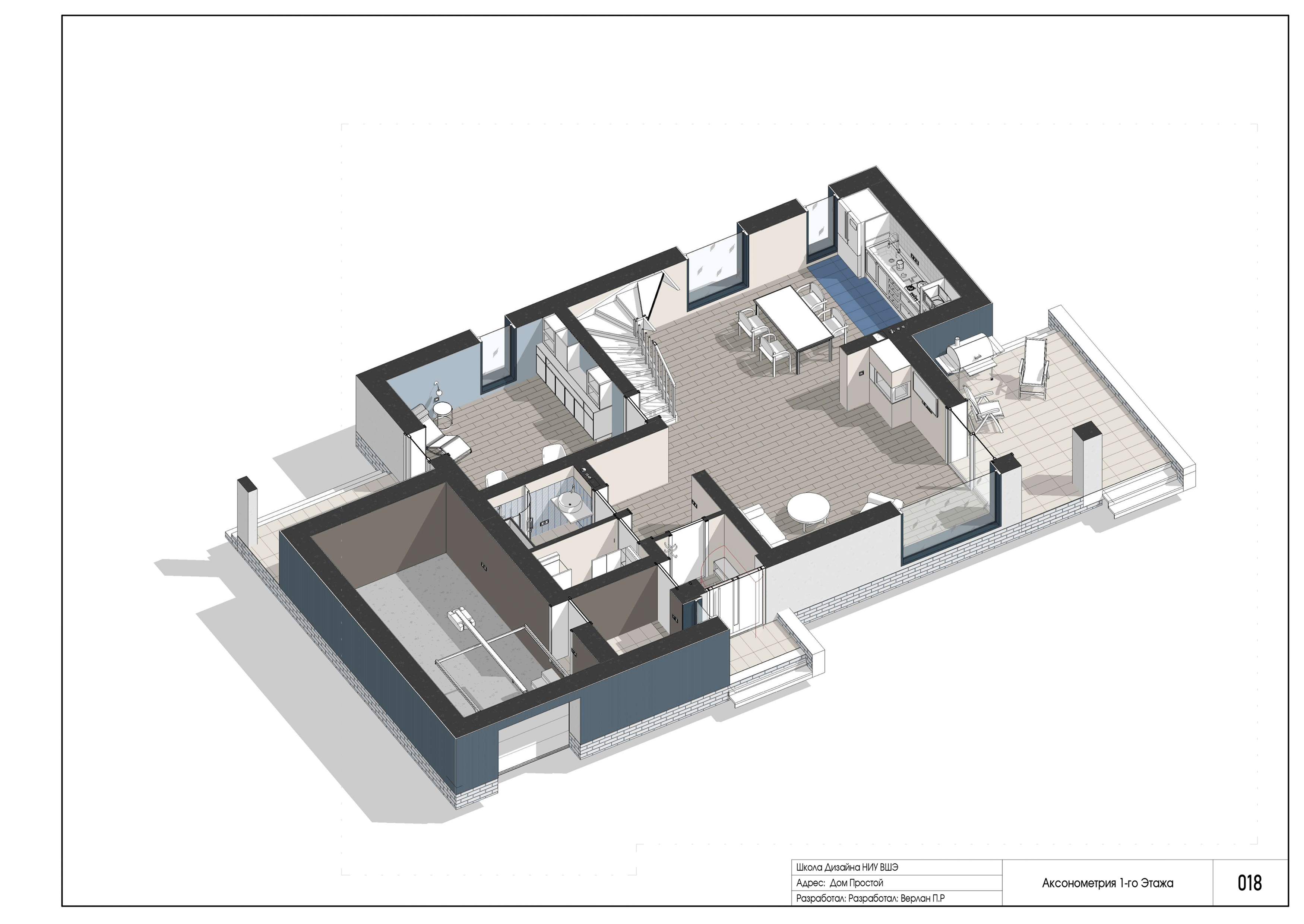

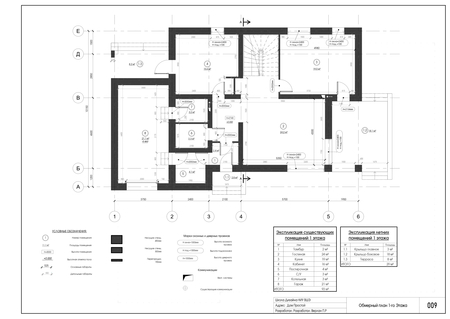

На первом этаже расположен входной тамбур, объединённая кухня-гостиная, кабинет, санузел и котельная. Общая площадь данных помещений: 93 м². Летние помещения представлены террасой и двумя крыльцами: главным и боковым, выход ко второму предоставлен через кабинет. Общая площадь летних помещений без коэффициентов: 29 м².

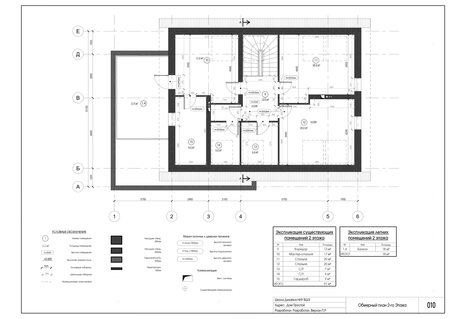

На втором этаже расположены мастер-спальня с личным санузлом, две спальни, общий 1:60 санузел и рабочее пространство в объёме холла. На этаже есть терраса площадью 18 м², вход в которую осуществляется через мастер-спальню. Общая площадь этажа: 91 м².

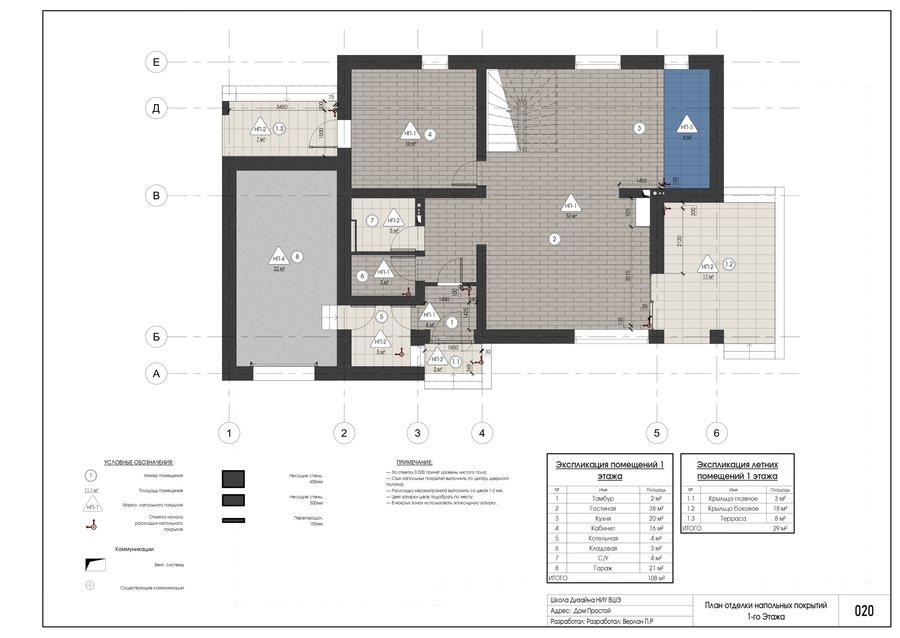

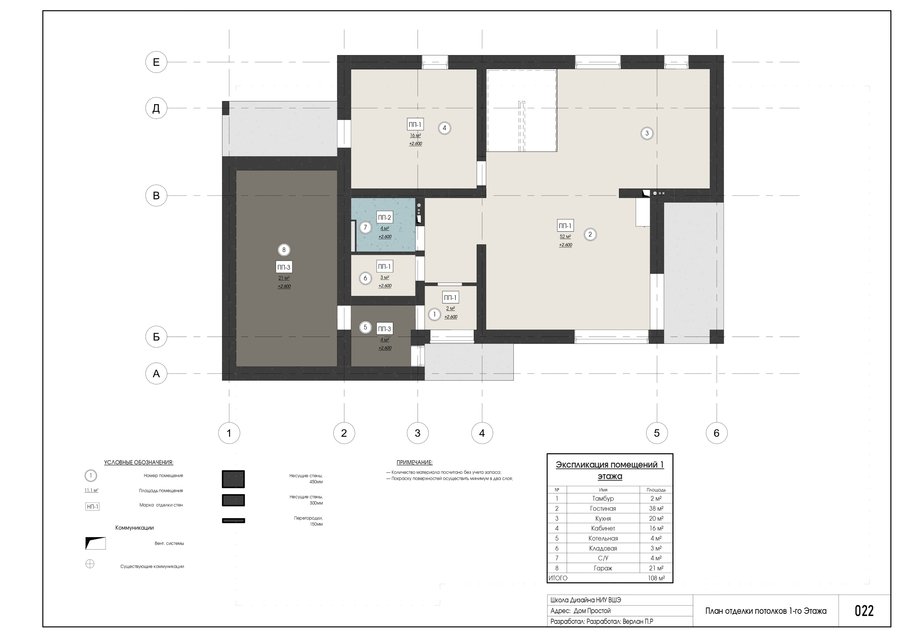

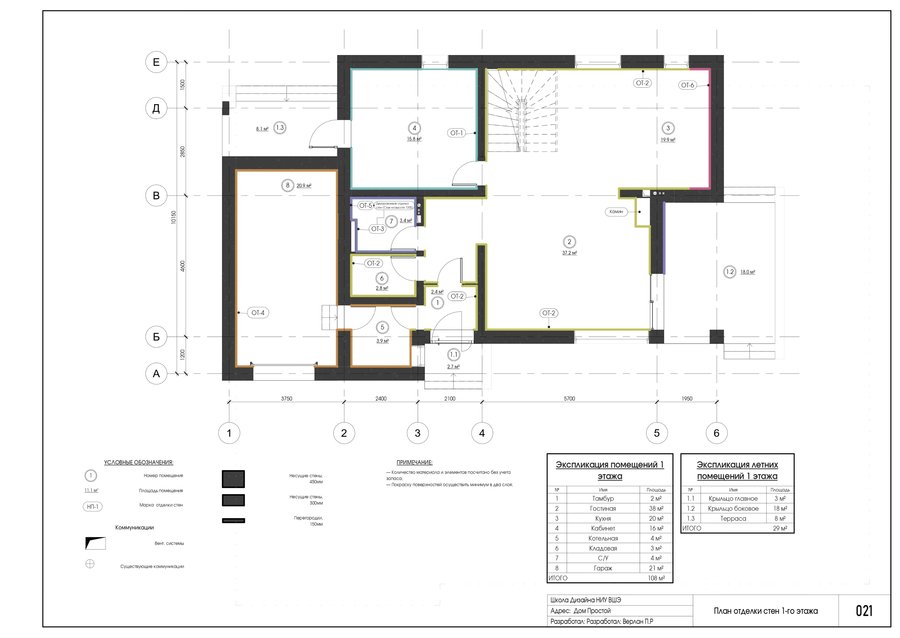

Отделка

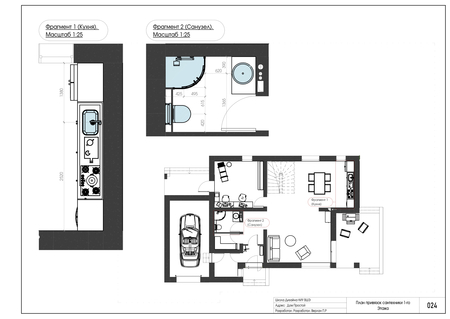

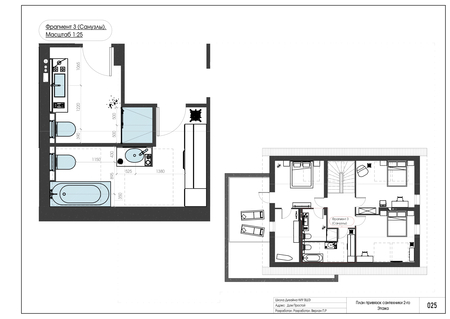

Сантехника

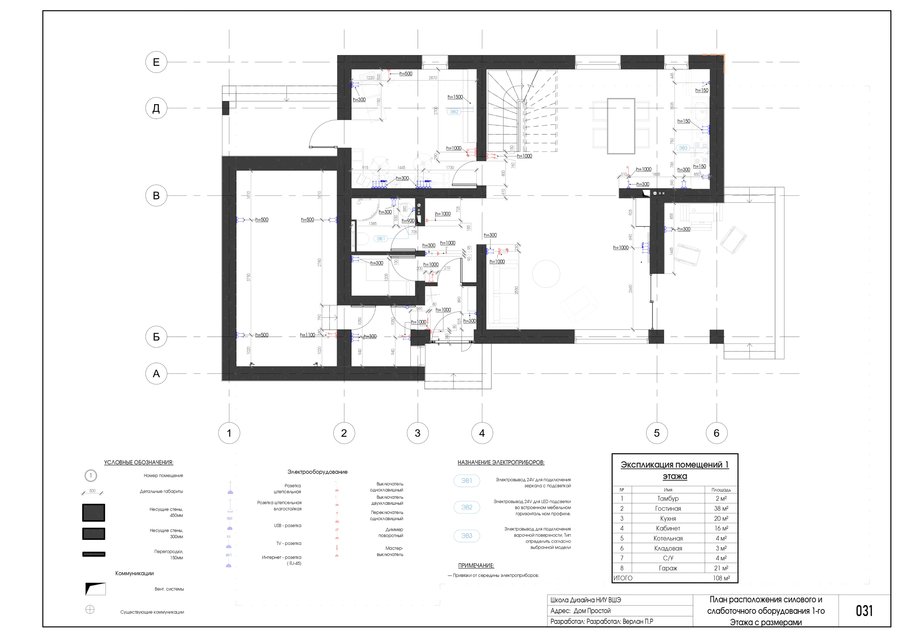

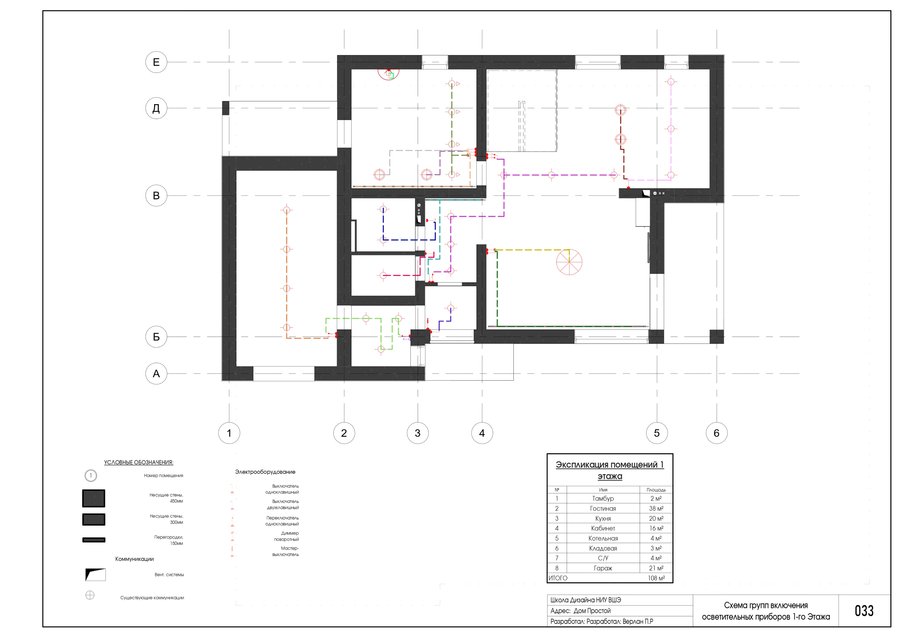

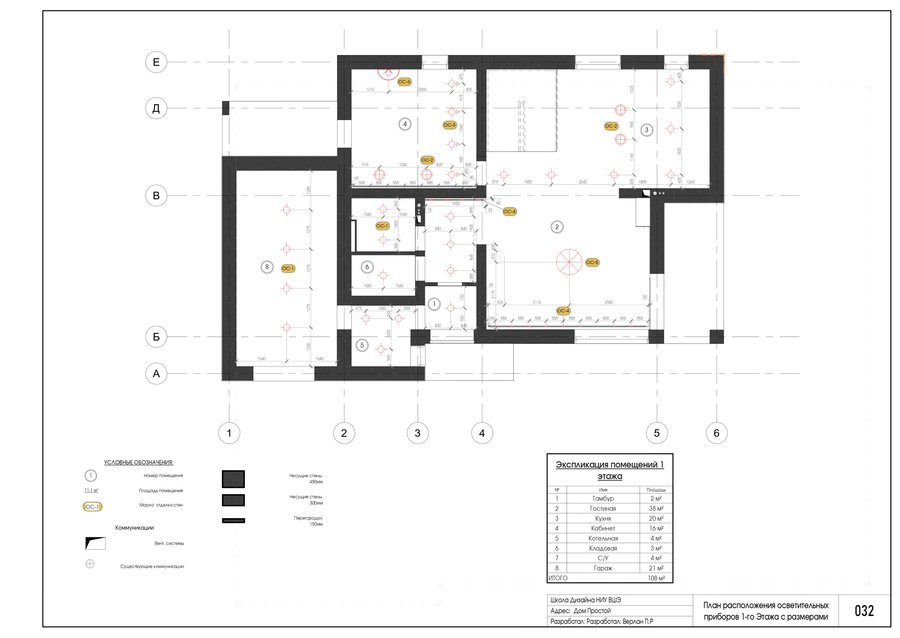

Электрика
Развертки
